Як відремонтувати електричну теплу підлогу?

Електрична система опалення підлоги порівняно проста по пристрої і комплектації, що гарантує стабільність і довговічність функціонування. Тому ремонт електричної теплої підлоги потрібний відносно рідко. Несправність може зумовити низьку якість і надійність обладнання, а також помилки під час монтажу та експлуатації. Якщо обігрів все ж таки вийшов з ладу, важливо визначити місце дислокації проблеми.

Можливі причини поломки

Несправність може знаходитися на будь-якій ділянці системи, тому тепла підлога необхідно протестувати повністю як зовнішню, так і внутрішню частину.

Терморегулятор

Призначений для керування електрообладнанням та встановлюється відкрито на стіні. Насамперед варто переконатися в правильності підключення проводки і жил, що гріють, згідно зі схемою, наведеною в інструкції до пристрою. Також кожен контакт необхідно перевірити на надійність та щільність з'єднання провідників та клем термостату.

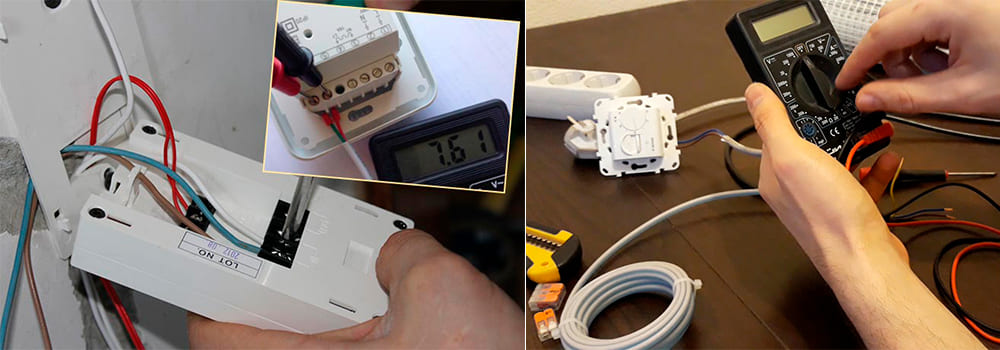

Якщо причину не виявлено, ремонт терморегулятора теплої підлоги своїми руками передбачає перевірку контактів спеціальним приладом – мультиметром, яким вимірюється опір. Нульові свідчення чи суттєве відхилення від паспортних значень свідчить про вихід із ладу саме цієї складової опалювальної системи.

Датчик температури

Невід'ємний елемент поверхневого обігріву, який встановлюється в безпосередній близькості від частини, що гріє: між витками кабелю або смугами інфрачервоної плівки. Щоб перевірити коректність роботи, необхідно скористатися тим самим мультиметром.

На цьому етапі ремонту теплої підлоги своїми руками кабель термодатчика від'єднується від клем термостата. Після цього вимірюється опором між жилами. Воно може трохи відрізнятись від паспортних значень (до 5-10%). Якщо відхилення значне, причина зупинки роботи обігріву підлоги в датчику температури.

Обрив кабелю

Якщо перевірки не виявили несправностей у роботі вимірювально-контролюючих пристроїв, причина, швидше за все, криється в елементі, що гріє. Щоб переконатися в наявності обриву, кабель для теплої підлоги відключається від мережі. До жил приєднується мультиметр для вимірювання опору. Тут можливі 3 варіанти:

• показання вимірювального приладу суттєво нижче паспортних – пошкоджена ізоляція провідників;
• на мультиметрі висвічується 0 – необхідний ремонт кабелю теплої підлоги, що гріє, оскільки пошкоджена або перебита жила;
• прилад видає знак нескінченності – найімовірніше порушена цілісність сполучної муфти, яка пов'язує гріючу та струмопровідну частини системи обігріву.

Виявивши місце дислокації проблеми, можна переходити до ремонту електричної теплої підлоги.

Як знайти обрив кабелю і полагодити його

З огляду на те, що обладнання знаходиться приховано під покриттям, знайти місце пошкодження досить складно. Тут не обійтися без спеціальних приладів: тестера напруги, аудіодетектора або високовольтного генератора, за допомогою яких можна продзвонити електропровід на кожній ділянці. Звукові або електросигнали дозволять визначити місце пошкодження з високою ймовірністю.

Як виконати ремонт кабелю теплої підлоги, основні етапи:

1. Демонтаж покриття та стяжки. Елементи плитки або ламінату над пошкодженою ділянкою відриваються, а застиглий бетонний розчин акуратно знімається шарами, щоб не перебити провід в інших місцях.
2. Відновлення цілісності жили. Для цього потрібний спеціальний ремкомплект, який можна купити в магазині опалювального обладнання. На перебиту ділянку одягається гільза, зверху насувається термозбіжна муфта. Щоб ремонт обриву теплої підлоги був максимально надійним, муфту прогрівають будівельним феном. Внаслідок впливу температури вона щільно охоплює провідники, точно імітуючи структуру ізоляції.
3. Перевірка опалення. Після завершення робіт система запускається за допомогою увімкнення термостата. Якщо кабель нагрівається нормально, можна приступати до відновлення стяжки та покриття.

Заміна термодатчика

За правилом цей елемент разом із кабелем розташовується в захисній гофрованій трубці, яка прокладається в заздалегідь зробленій канавці (штробі). Якщо монтаж виконаний правильно, витягти датчик з-під покриття без проведення демонтажних робіт, не складе проблеми. Новий елемент просто вставляється на місце старого у гофротрубку.

Заміна терморегулятора

Зазвичай ремонт електричної теплої підлоги своїми руками не передбачає відновлення працездатності термостата. Найчастіше в його конструкції виходить з ладу конденсатор чи реле. Ці елементи досить дорого коштують, тому простіше та дешевше замінити весь пристрій одразу. Воно розташовується відкрито на стіні, тому демонтується без складнощів.

Новий терморегулятор встановлюється на місце старого. Важливо відзначити, що більшість моделей універсальні та підходять для систем різних марок та конфігурацій.

Підсумок

Щоб не виконувати трудомісткий та витратний ремонт електричної теплої підлоги своїми руками, необхідно спочатку вибирати надійне обладнання від перевірених виробників із гарною репутацією. Також важливо звертати увагу на наявність офіційної гарантії. Чим на більш тривалий термін вона надається, тим більша впевненість як опалювальна система.
